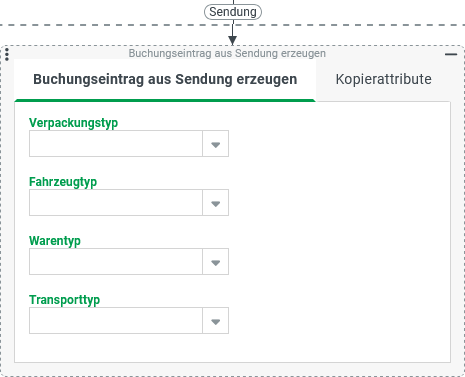

Der Tab-Reiter Buchungseintrag aus Sendung erzeugen enthält je ein Auswahlfeld für die spezifischen Dynamischen Aufzählungen, die das Zeitfenstermanagement-Modul für die Klassifikation von Zeitfensterbuchungen vorsieht.

Jedem Parameter entspricht ein Feld im Datenmodell der "Zeitfensterbuchung", für das optional eine statische Zuweisung festgelegt werden kann:

Verpackungstyp (ZFMT)

packageType

Fahrzeugtyp

typeOfVehicle

Warentyp

kindOfGoods

Transporttyp

modeOfTransport

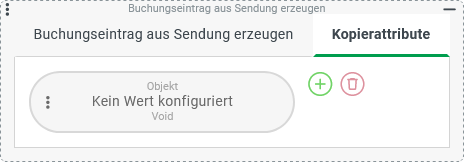

Im zweiten Tab-Reiter Kopierattribute ermöglicht ein Wiederholendes Element optional die Konfiguration von mehreren Wertauflösern für Attribute deren Wert von der Sendung auf die neue Zeitfensterbuchung kopiert werden soll.

►WICHTIG◄ Ungeeignete Konfigurationen für Kopierattribute führen zur Laufzeit zu einem Fehler mit Rollback. Dabei sind folgende Regeln zu beachten:

1. Der Attributtyp muss für den Entitätstyp "Zeitfensterbuchung" anwendbar sein (s. Zeitfensterbuchung-Masken für anwendbare Attributtypen).



2. Plurale Attribute können auch dann nicht kopiert werden, wenn sie dem Typ nach für eine "Zeitfensterbuchung" anwendbar sind. Das "Beispiel" (unten) zeigt wie sie trotzdem übertragen werden können.



3. Der Wertauflöser für Alle Attribute eines Typs kann nicht verwendet werden, um Attribute eines Typs pauschal zu kopieren.

Über die Symbole und können Konfigurationen für Kopierattribute hinzugefügt oder entfernt werden. Innerhalb jeder angelegten Instanz muss ein Wertauflöser verwendet werden, der ein vollständiges, einzelnes Attribut der Sendung zurückgibt, das dem Typ nach für die Zeitfensterbuchung anwendbar ist. Typischerweise kommt dabei ein Typisiertes-Attribut (Wertauflöser) zum Einsatz.

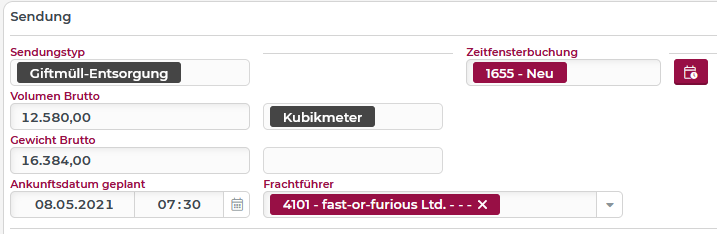

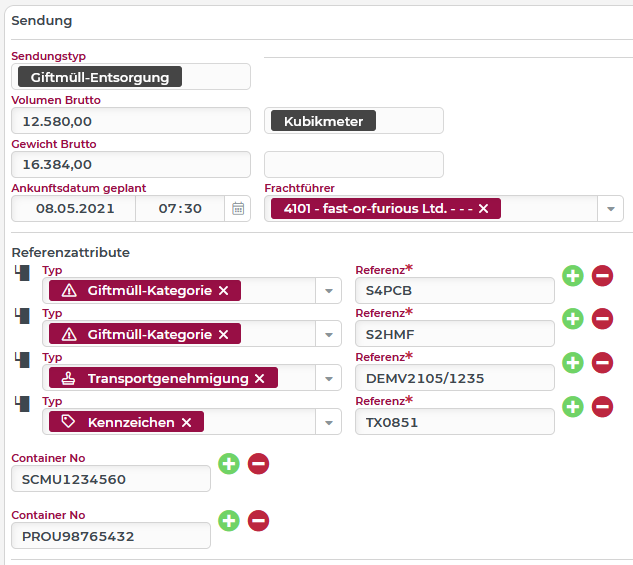

Rechts ist eine Erfassungsmaske für Sendungen mit dem Sendungstyp "Giftmüll-Entsorgung" mit den folgenden Merkmalen dargestellt:

• Da es sich bei einer "Giftmüll"-Sendung in unserem Fall immer um "Schüttgut" handeln soll, sind nur zwei numerische Attribute "Volumen Brutto" und "Gewicht Brutto" vorgesehen. Für die Planung der Entladung ist nur das "Volumen Brutto" in der verbindlich voreingestellten Volumeneinheit "Kubikmeter" ausschlaggebend.



• Das Datumsattribut "Ankunftszeit geplant" informiert über den planmäßigen Zeitpunkt der Anlieferung.



• Das Firmenattribut "Frachtführer" verweist auf die Firma, die für den Transport verantwortlich ist.



• Die folgenden "Referenzattribute" qualifizieren diverse Merkmale der Sendung, die jeweils entweder einfach oder mehrfach vorkommen können.



• Unterhalb folgt eine Auflistung von Kennungen von Containern im pluralen Textattribut "Container No", über die bei Bedarf eine Rückverfolgung der Herkunft des versendeten Mülls möglich sein soll.

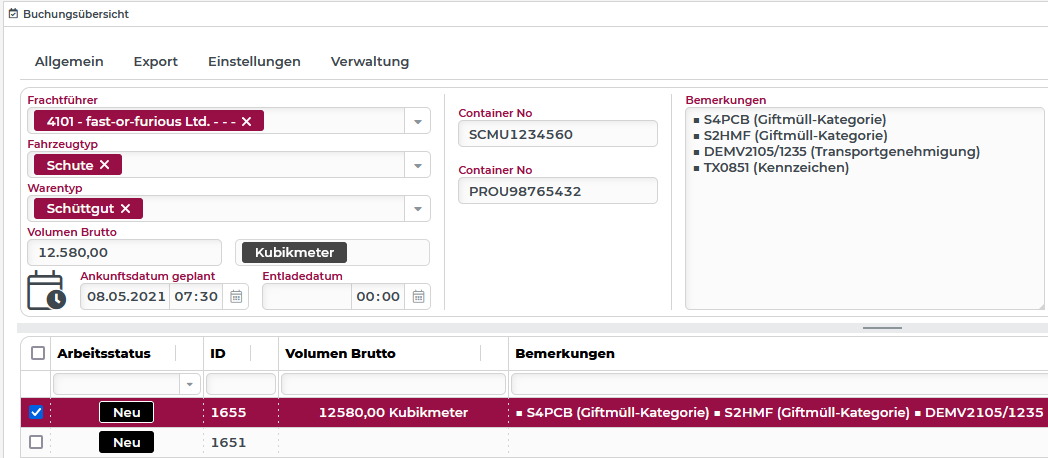

Soweit für die Entladung relevant, sollen diese Informationen auch in einer "Zeitfensterbuchung" ersichtlich sein. Aus der Sicht des Disponenten sollen diese Daten in der Buchungsübersicht wie unten gezeigt erscheinen:

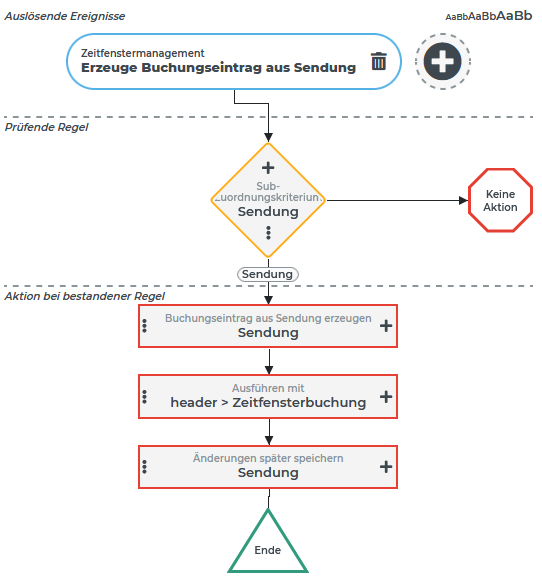

Eine Ereignisbehandlung für das Auslösende Ereignis "Erzeuge Buchungseintrag aus Sendung" (s. Zeitfenstermanagement (Ereignisse) wird angelegt und wie folgt konfiguriert:

• Die Prüfende kombiniert hier eine Typprüfung für den Entitätstyp "Sendung" mit einer Objekt-Feld-Regel, die prüft, ob für diese der Sendungstyp "Giftmüll-Entsorgung" angegeben ist. Auf Details hierzu sei verzichtet.

  ►HINWEIS◄ Das Auslösende Ereignis stellt dieselbe Sendung als einziges Element einer Liste in der Variablen shipments bereit. Nur die wird von der Ereignisaktion Buchungseintrag aus Sendung erzeugen unmittelbar verarbeitet.

Die Aktionen bei bestandener Regel werden hier zunächst im Überblick gezeigt und in den folgenden Abschnitten detaillierter beleuchtet:

• Im ersten Schritt wird die Ereignisaktion Buchungseintrag aus Sendung erzeugen ausgeführt, um eine Zeitfensterbuchung für die Sendung anzulegen und mit den Mitteln der Ereignisaktion zu initialisieren.



• Die nachfolgende Ausführen mit-Ereignisaktion greift über die Variable header auf die erzeugte Zeitfensterbuchung zu, die darin als einziges Element einer Liste vorliegen sollte, nachdem die Ereignisaktion Buchungseintrag aus Sendung erzeugen ausgeführt wurde. Neben Anpassungen an der Zeitfensterbuchung, die über die Standardfunktionen nicht direkt möglich sind, wird dabei auch in den Daten der Sendung eine Referenz auf die neu angelegte Zeitfensterbuchung eingerichtet.



• Die abschließend muss die Ereignisaktion Änderungen später speichern für mit der Sendung als Bezugsobjekt ausgeführt werden, damit die angelegte Referenz gespeichert wird.

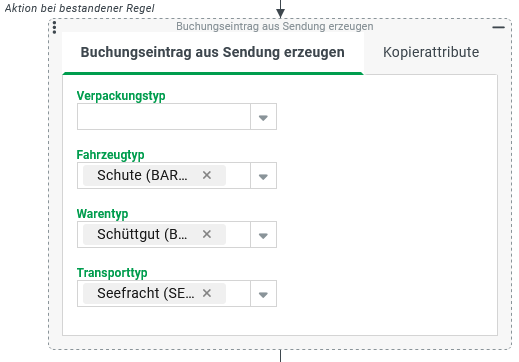

Die Ereignisaktion Buchungseintrag aus Sendung erzeugen wird wie rechts abgebildet konfiguriert:

• Im Tab-Reiter Buchungseintrag aus Sendung erzeugen werden über einige der optionalen Parameter statische Zuordnungen für Felder der neuen Zeitfensterbuchung festgelegt. Offenbar soll für alle Sendungen, für die die Prüfende Regel (s. o.) zutrifft, folgende Klassifikation gelten:


  • Die Anlieferung erfolgt immer mit dem Fahrzeugtyp "Schute".

  • Der Warentyp ist immer "Schüttgut".

  • Der Transporttyp ist immer "Seefracht".

►ANMERKUNG◄ Der Verpackungstyp wird hier nicht statisch gesetzt. In der Nachbehandlung der Zeitfensterbuchung könnte eine Zuordnung für das Feld ausgehend von Daten der Sendung erfolgt. Allerdings ist das nicht erforderlich.

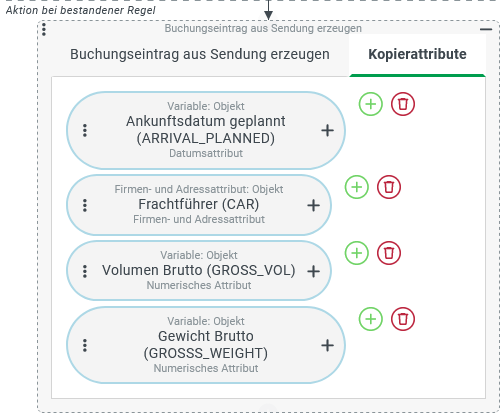

Im zweiten Tab-Reiter Kopierattribute wurden wird hier der Typisiertes-Attribut (Wertauflöser) vier Mal eingesetzt, um Attribute der Sendung als Kopierattribute zu spezifizieren:

• Datumsattribut für den Datumstyp "Ankunftsdatum geplant"

• Firmenattribut für den Firmentyp "Frachtführer"

• Numerisches Attribut für den Nummerntyp "Volumen Brutto"

• Numerisches Attribut für den Nummerntyp "Gewicht Brutto"

Zur Laufzeit bewirkt diese Konfiguration, dass in den Daten der neuen Zeitfensterbuchung entsprechende Typisierte Attribute angelegt werden, sofern die Sendung entsprechende Daten enthält.

►ANMERKUNG◄ Ob in der Buchungsübersicht Elemente für die Anzeige entsprechender Details enthalten sind (s. Zeitfensterbuchung-Masken) spielt für die Anlage der Attribute keine Rolle. Entscheidend ist aber, dass nur Attributtypen verwendet werden, die für die Entität "Zeitfensterbuchung" grundsätzlich unterstützt werden. Im vorliegenden Beispiel sind vor diesem Hintergrund einerseits die "Referenzattribute" der Sendung problematisch, da dieser Attributtyp in Zeitfensterbuchungen grundsätzlich nicht anwendbar ist. Andererseits kann das plurale Textattribut "Container No" nicht mit der Standard-Methodik kopiert werden.

Tab-Reiter Kopierattribute:

Da nicht immer alle Daten aus der Sendung mit der Standardmethodik in die neu erzeugte Zeitfensterbuchung überführt werden können, werden hier einige Optionen für eine spezfische "Nachbehandlung" der Entität aufgezeigt:

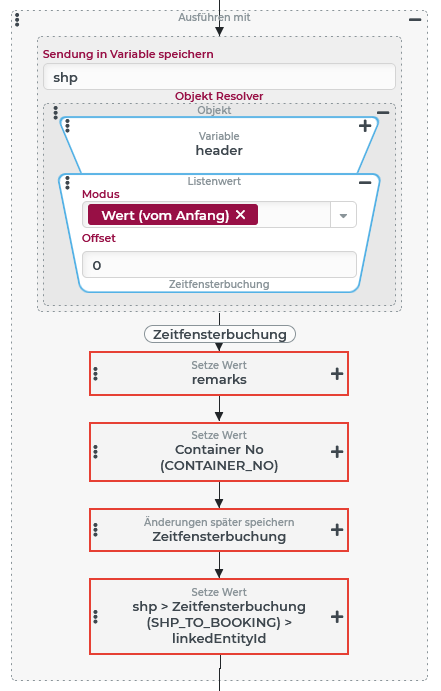

• Innerhalb der rechts abgebildeten Ausführen mit-Ereignisaktion wird zunächst die Zeitfensterbuchung als abweichendes Bezugsobjekt für die nachfolgenden Ereignisaktionen definiert. Die Ereignisaktion Buchungseintrag aus Sendung erzeugen gibt die Zeitfensterbuchung über die Variable header als einziges Element einer Liste zurück, die zuvor beim Ausführen des Ereignisses (leer) initialisiert wurde. Der mit dem Variable-Wertauflöser verkettete Listenwert-Wertauflöser mit dem Offset-Wert von 0 definiert erste (hier: einzige) Element der Liste.



• Die folgende Setze Wert-Ereignisaktion weist dem Feld Bemerkungen (remarks) eine Zeichenfolge zu, die aus einer Liste aller Referenzattribute (s. Alle Attribute eines Typs) per Sammle Werte als Textverkettung von Referenztyp und dem Wert der "Referenz" (reference) je Attribut erzeugt wird. Die Ausgabe ist im obigen Laufzeitbeispiel ersichtlich. Auf Details dazu sei verzichtet.

  ►ANMERKUNG◄ Die "Referenzen" werden durch die Verkettung nur informativ wiedergegeben. Ein systematischer Zugriff auf Einzelwerte ist danach nur bedingt gewährleistet. Für den planenden Disponenten sollte die Spiegelung der Sendungsdaten in dieser Form ausreichen.



• Die folgende Setze Wert-Ereignisaktion überträgt die "Container No"-Liste aus dem pluralen Textattribut der Sendung direkt in das entsprechende Attribut der Zeitfensterbuchung. Hier kann bei Quelle und Ziel der Typisierte plurale Attribute (Wertauflöser)-Wertauflöser erfolgreich eingesetzt werden - anders als im Tab-Reiter Kopierattribute der Ereignisaktion Buchungseintrag aus Sendung erzeugen.



• Per Änderungen später speichern wird die neue Zeitfensterbuchung anschließend zum Speichern am Ende der Transaktion vorgemerkt. Dadurch wird ihr sofort eine ID zugewiesen. Die für den nächsten Schritt benötigt wird.



• Per Setze Wert wird die ID der neuen Zeitfensterbuchung als "ID der verknüpften Entität" in einem für diesen Zweck vorgesehenen Verknüpfte-Entitäts-Attribut (mit dem Typ "Zeitfensterbuchung" - SHIPMENT_TO_BOOKING) in der Sendung vermerkt.
