Kuchen/Donut Diagramm
Kuchendiagramme (auch Kreisdiagramme oder Tortendiagramme) stellen die Werte als Teile eines Ganzen dar. Dies wird optisch als Anteile eines Kreises visualisiert.

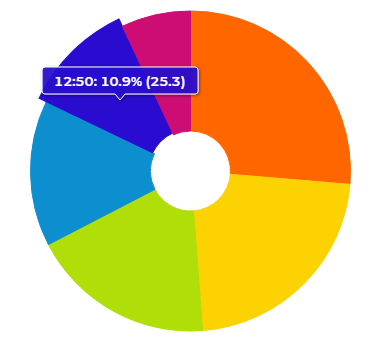

Einfaches Kuchendiagramm:

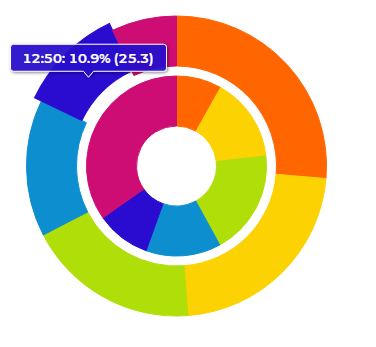

Sind mehrere Messwerte vorhanden, so werden diese als Ringe eines Kreises angezeigt. Im folgenden Bild sind 2 Messwerte angezeigt:
Folgende zusätzliche Optionen gelten für Kuchendiagramme:

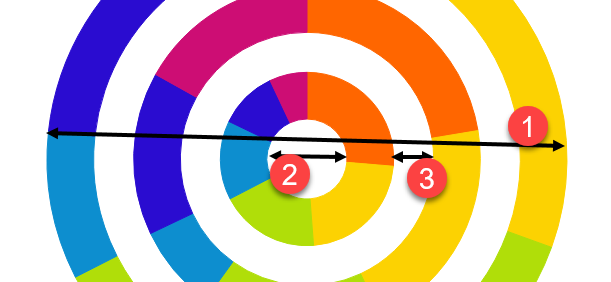

(1) Donut max. äußerer Radius: Dies sind die äusseren Abmessungen des Kreises. Angabe in % des verfügbaren Bereichs.
(2) Donut max. innerer Radius: Dies ist die innere Aussparung, das "mittige Loch im Donut". Angabe in % des verfügbaren Bereichs.
(3) Donut Abstand: Dies ist der Abstand der Ringe. Angabe in % des verfügbaren Bereichs.
Die Breite der Ringe wird durch die obigen Parameter automatisch bestimmt. Auch hier gilt, dass unsinnige Werte das Kuchendiagramm optisch verunstalten können.
Die Einstellung "3D Ansicht" ist ebenfalls für Kuchendiagramme verfügbar. Hier gilt es jedoch zu beachten, dass im Zusammenspiel mit mehreren Messwerten (also der Darstellung der Messwerte in Ringen) sehr leicht optische Fehler entstehen können. Die Darstellung modelliert nicht den wirklichen Abstand zum Auge, sondern zeichnet die Ringe nacheinander.
|
|
|

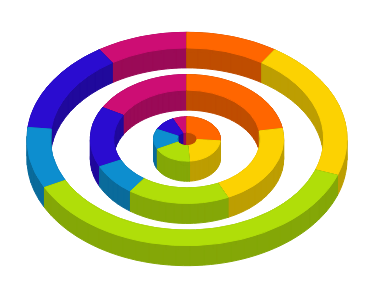

Wie im Beispiel links zu sehen ist, resultiert daraus eine nicht korrekte räumliche Darstellung. Dies kann nicht prinzipiell verhindert werden, jedoch kann man durch Anpassung der Parameter (1)-(3) einen guten Kompromiss finden, wie in dem Beispiel rechts zu sehen ist. |
Verarbeiten von Eintragsdaten
Über die Verhaltensauslöser "Eintrag Klick" und "Eintrag Doppelklick" lassen sich die Daten eines Messwertes weiterverarbeiten.
Das Objekt, welches an das konfigurierte Verhalten als Eingabedaten weitergegeben wird, ist in erster Linie ein Datenprovider, welcher sämtliche Rohdatensätze beinhaltet die zum angeklickten Wert aggregiert wurden.
Tipp: Mit der Aktion "Zeige Raw Daten des Dashboards" können diese Rohdaten in einem Grid angezeigt werden.
Ferner bietet dieses Objekt noch weitere Datenfelder an:
|
Datenfeld |
Beschreibung |
||||||||
|
value |
Der Wert auf den geklickt wurde |
||||||||
|
category |
Der Wert der Kategorie |
||||||||
|
categoryLabel |
Die Beschriftung der Kategorie |
||||||||
|
series |
Die Serienkonfiguration, welche wiederum folgende Datenfelder beinhaltet:
|
Beispiel
|
|
Klicken auf einen Serienwert. |

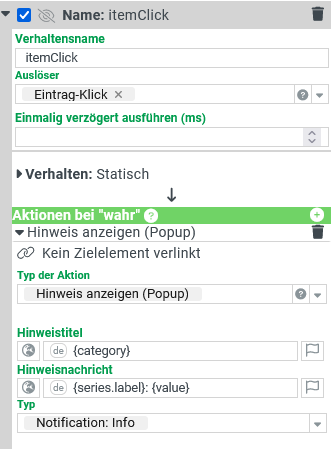

Der Hinweis zeigt wie im Verhalten ganz links konfiguriert |
Besondere Legendeneinstellungen
Neben den allgemeinen Legendeneinstellungen kann für ein Kuchendiagramm auch die Darstellung des Wertes ("Wertdarstellung") konfiguriert werden.
Hierbei kann zwischen drei Modi gewählt werden:
|
Modus |
Erklärung |
Beispiel |
|
Wert |
Zeigt nur den Wert der jeweiligen Kategorie an |
12 |
|
Prozent |
Zeigt nur den prozentualen Anteil der jeweiligen Kategorie an |
35% |
|
Wert und Prozent |
Zeigt den Wert und die Prozentangabe der jeweiligen Kategorie an |
12 (35%) |
