Nicht-Regel
Regeltypen - Kurzfassung
Die Negation einer Regel (auch Verknüpfung) durch eine Nicht-Regel kann über die nicht-Funktion im Kontextmenü für die Regel veranlasst werden.
Jede Regel-Konfiguration - egal ob ein einzelne "Regel" oder ein komplexes Aggregat aus mehreren Regeltypen in einer Verknüpfung - kann logisch "verneint" werden.

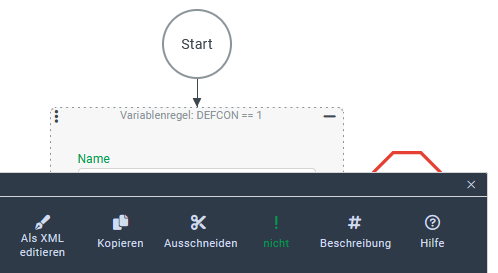

Diese Negation einer Regel durch Ausführen der nicht-Funktion im Kontextmenü (grün hervorgehoben im Screenshot oben) für die zu verneinende Regel bzw. Verknüpfung erreicht.
Sofern für die ausgewählte Position in der Regel-Konfiguration nicht bereits eine "Verneinung" vorliegt, bewirkt das Auswählen der nicht-Funktion, dass an dieser Stelle eine Nicht-Regel "eingeschoben" wird, die die bisherige Regel oder Verknüpfung enthält.
►WICHTIG◄ Um eine bestehende Verneinung zu entfernen, muss ebenfalls die nicht-Funktion ausgewählt werden.
Oberflächlich tritt die Nicht-Regel nicht als eigenständige "Regel" in Erscheinung. Die "Verneinung" wird allerdings sehr wohl visualisiert:
Wenn eine Regel negiert verwendet wird, erscheint ein Ausrufezeichen als Präfix in Kopfzeile des Regel-Elements (s. Tabelle).
Wesentlich markanter ist die Kennzeichnung durch das grafische Ausrufezeichen-Symbol am unteren Rand des "verneinten" Elements (s. Tabelle).
|

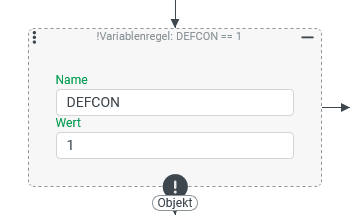

Verneinte Variablenregel (zugeklappt) |

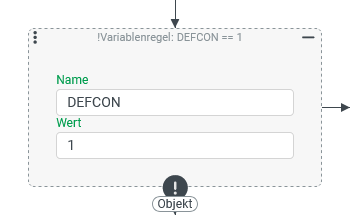

Verneinte Variablenregel (aufgeklappt) |
|
|
|
|
►ANMERKUNG◄ Die Verneinung der Regel ist dabei nicht gleichzusetzen mit einer Prüfung, ob die Variable DEFCON einen anderen Wert als 1 enthält. Immerhin wird die Regel auch dann bestanden, wenn die Variable überhaupt nicht existiert. |
|

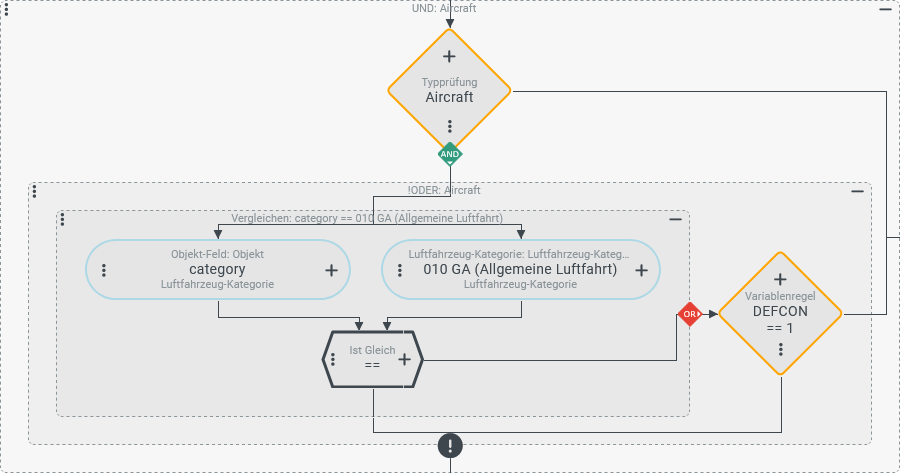

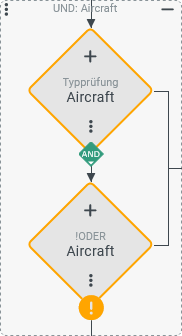

Verneinung einer ODER-Verknüpfung innerhalb einer UND-Verknüpfung (links: zugeklappt, rechts: aufgeklappt) |
||
|
Dieses Beispiel zeigt das Erscheinungsbild einer "Verneinung" innerhalb eines etwas komplexeren logischen Aggregats. Mit einer verneinten ODER-Verknüpfung innerhalb einer UND-Verknüpfung.
|
|
|
|
Die Verneinung betrifft hier nur die ODER-Verknüpfung und nicht die übergeordnete UND-Verknüpfung.
|
||
Auch wenn die Nicht-Regel oberflächlich nicht als eigenständiges Element in Erscheinung tritt, erscheint im XML-Abbild (hier für das erste einfache Beispiel) ein Knoten (core:NotRule):
|
|
Die Funktion Als XML editieren im Kontextmenü einer verneinten Regel bzw. Verknüpfung zeigt wie die innere Regel in die Nicht-Regel eingebettet ist.
|
XML-Abbild
<?xml version="1.0" encoding="UTF-8"?><core:NotRule xmlns:core="CORESYSTEM"> <core:StorageStringRule> <storageKey>DEFCON</storageKey> <storageValue>1</storageValue> </core:StorageStringRule></core:NotRule> |
