Neue Nachricht anlegen, Version 3, Conformance Class 2

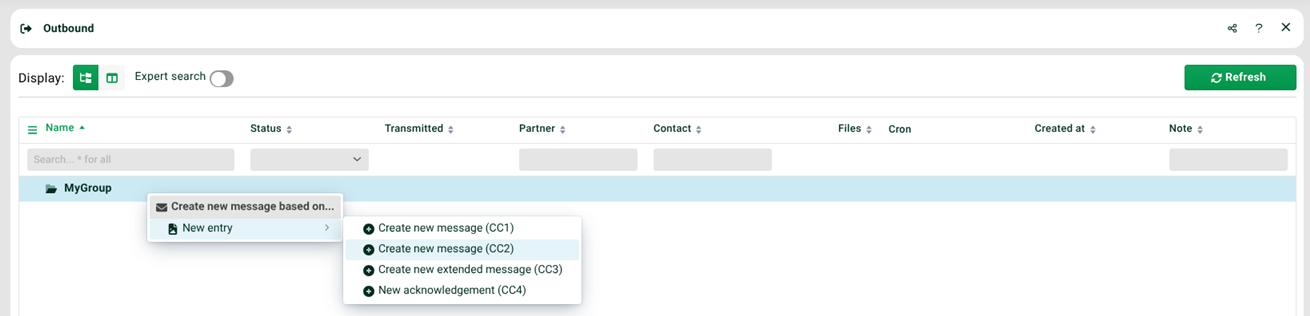

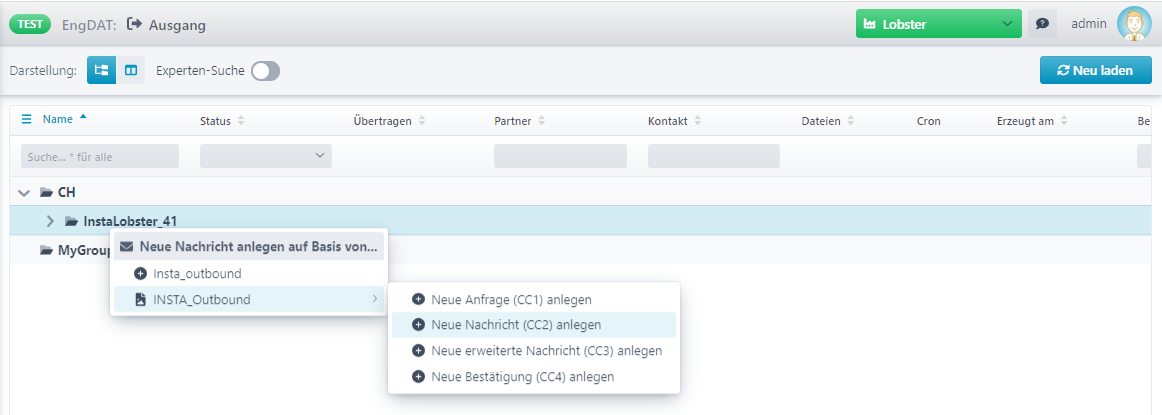

Sie müssen eine Vorlage der Version 3, Richtung "Ausgang" angelegt haben, um eine neue Nachricht anzulegen. Markieren Sie im Ausgang eine Gruppe, die solch eine Vorlage enthält und klicken Sie die rechte Maustaste für das Kontextmenü. Wählen Sie "Neue Nachricht (CC2) anlegen" aus.

Es öffnet sich ein weiterer Dialog.

In der neuen Nachricht werden im Bereich "Nachricht" (7) die Grundeinstellungen der verwendeten Vorlage übernommen.

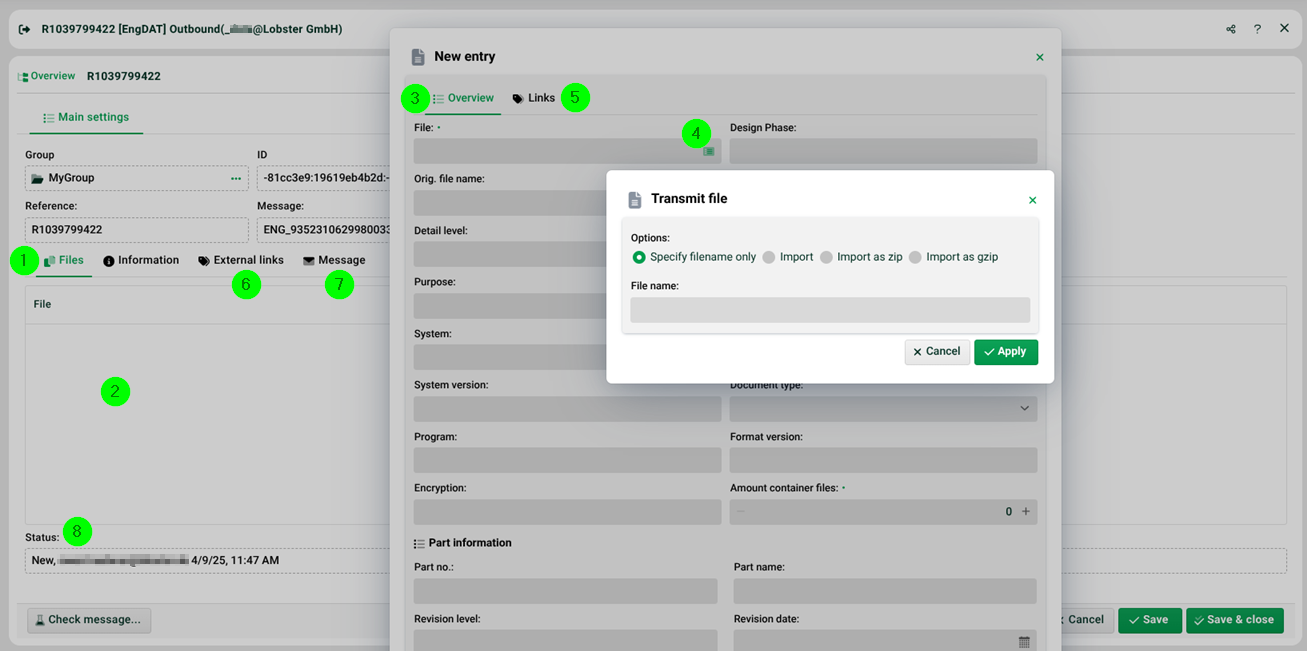

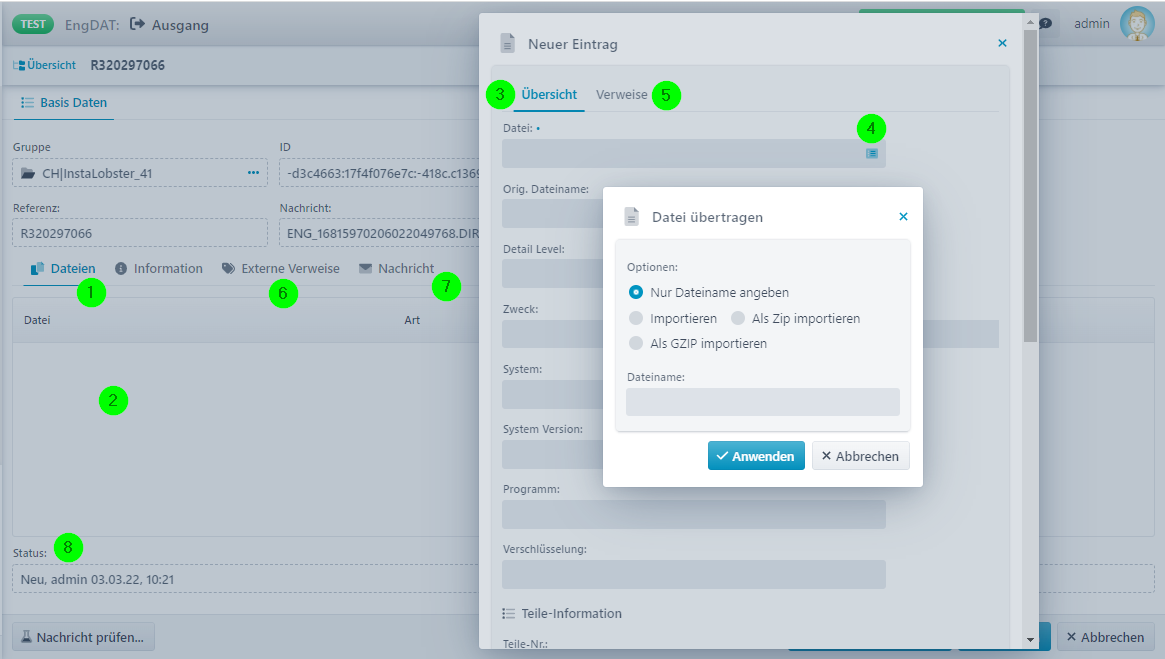

Verwenden Sie im Bereich "Dateien" (1) das Kontextmenü (2), um eine neue Datei anzulegen. Es öffnet sich ein weiterer Dialog. Drücken Sie dort unter " Übersicht " (3) den Button (4), um eine neue Datei anzufügen. Sie können z. B. lediglich einen Dateinamen angeben oder eine Datei vom lokalen Rechner (per Button oder Drag and Drop) hochladen (wahlweise als Zip-Archiv bzw. GZIP-Datei). Hinweis: Wenn Sie eine Datei im Zip- bzw. GZIP-Format anfügen (also das ENGDAT-Modul dies für Sie machen soll), werden die Felder "Kompression", "Datei-Größe (komprimiert) in KB" und "Datei-Größe in KB" nach dem Hochladen automatisch gesetzt!

Der Bereich "Verweise" (5) erlaubt Ihnen (über das Kontextmenü) die Angabe von Verweisen von dieser Datei auf andere, hinzugefügte Dateien (LOF-Segment).

Der Unterbereich "Container" für den Bereich "Dateien" (1) ist nur bei Conformance Class 3 auswählbar und beschreibt Dateien, die in dieser Datei enthalten sind (z. B. "Sub-Zeichnungen", die in dieser CAD-Datei enthalten sind).

Der Bereich "Externe Verweise" (6) erlaubt die Angabe von Verweisen auf vorangegangene ENGDAT-Mitteilungen.

Die Zeile "Status" (8) zeigt den Status des Versende-Vorgangs.
