Profil als SOAP-Webservice (statische Response)
Dieser Abschnitt erklärt, wie Sie ein Profil erstellen, das als SOAP-Webservice fungiert und eine statische Rückmeldung an den Client sendet, der den Webservice aufgerufen hat.
Importieren Sie bitte folgendes Profil und setzen Sie es auf aktiv: Profile-Profile_as_web_service_static_response.pak
Phase 1

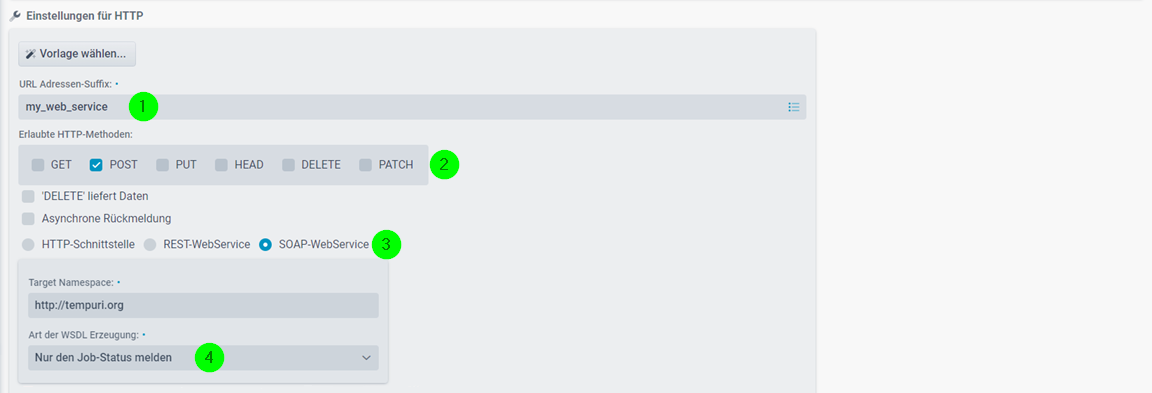

Öffnen Sie das Profil und wechseln Sie zu Phase 1. Dort sehen Sie den event-gesteuerten Eingangsagenten des Typs HTTP.
(1) Gibt an, unter welcher URL Ihr Webservice erreichbar ist. Hier also "https://<URL/IP Integration Server>/dw/Request/my_web_service".
(2) Verwenden Sie die Option "POST".
(3) Muss gesetzt sein.
(4) Verwenden Sie diesen Wert. Dies hat den Effekt, dass die WSDL-Datei nur auf der Basis der Quellstruktur erzeugt wird. Zudem ist die Response des Webservices dann "statisch", d. h. sie enthält nur die Job-Nummer des durch den Webservice-Aufruf gestarteten Profils und bezieht keine Daten aus dem Zielbaum. Mehr Details im Abschnitt WSDL-Datei. Hinweis: Die Response hat das Encoding UTF-8.
Phase 2
Die Dokumentenart muss hier XML sein (wird gesetzt in den Basis-Daten), da wir ja eingehende SOAP-XML Nachrichten verarbeiten wollen.
Phase 3

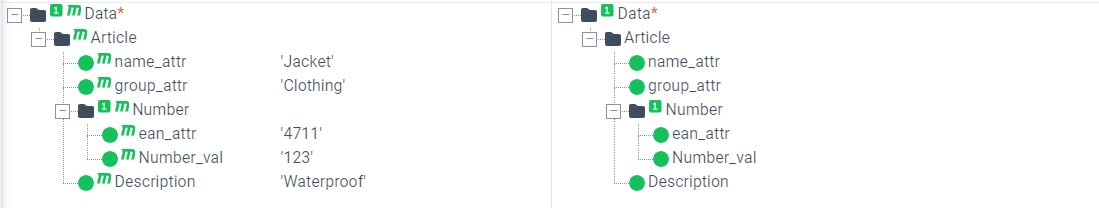

Wechseln Sie nun zu Phase 3. Hier wird eine XML-Quellstruktur benötigt.
Die Quellstruktur basiert auf folgender XML-Datei. Wie Sie mit dieser Datei die Quellstruktur erzeugen können, finden Sie im Abschnitt XML to XSD (to Structure) beschrieben.
Die Zielstruktur wurde schlicht durch ein 1:1-Mapping erzeugt, da sie für unsere statische Response nicht relevant ist.
<Data> <Article name="Jacket" group="Clothing"> <Number ean="4711">123</Number> <Description>Waterproof</Description> </Article></Data>WSDL-Datei
Nun können wir uns die WSDL-Datei des Webservices anzeigen lassen. Die WSDL-Datei wird automatisch erstellt.
Geben Sie dazu im Browser die folgende URL ein. Das ist die selbe URL, die für den Aufruf des Webservices verwendet wird (1), aber am Ende wird noch das Suffix ?wsdl angehängt.
|
https://<URL/IP Integration Server>/dw/Request/my_web_service?wsdl |
Folgend finden Sie weitere Informationen zur WSDL-Datei, die Sie aber vorerst ignorieren können.
Knoten und Felder bei WSDL-Erzeugung aus Quellstruktur ignorieren
Wenn bestimmte Knoten oder Felder bei der automatischen Erzeugung der WSDL-Datei aus der Quellstruktur ignoriert werden sollen, können Sie das erreichen indem Sie den Wert _exclude_ in der Knoten-Eigenschaft bzw. Feld-Eigenschaft "DataCockpit/Portal Steuerung" angeben.
Service-Namen in der WSDL-Datei vorgeben
Per Default wird der Servicename in der WSDL-Datei immer ProfileService genannt. Möchten Sie den Namen selbst bestimmen, können Sie hierzu in den Feldern für Strukturnamen (siehe Screenshot) den Namen vorgeben. In diesem Fall muss der Strukturname mit Service: beginnen. Hier also Service:MyServiceIn und Service:MyServiceOut.
Art der WSDL-Erzeugung
Wird in (4) der Wert Nur den Job-Status melden verwendet, wird die WSDL-Datei nur auf Basis der Quellstruktur erstellt. Zudem ist die Response des Webservices dann "statisch", d. h. sie enthält nur die Job-Nummer des durch den Webservice-Aufruf gestarteten Profils und bezieht keine Daten aus dem Zielbaum.
Wird in (4) der Wert WSDL auf Basis des Zielbaums verwendet, wird die WSDL-Datei auf Basis der Quell- und der Ziel-Struktur erstellt. Zudem wird die Response dann dynamisch erzeugt, aufgrund der Daten des Zielbaum. Details dazu finden Sie im Abschnitt Profil als SOAP-Webservice (dynamische Response). Für die Erzeugung der Elementdefinition wird folgendermaßen vorgegangen.
Er wird der Name des Feldes/Knoten in der Zielstruktur (ohne _val oder _attr) oder die Beschreibung des Feldes/Knoten genommen, wenn diese vorhanden ist. Dadurch ist es möglich Elemente mit gleichen Namen innerhalb der Definition zu verwenden, was in der Zielstruktur nicht möglich ist. Steht in der Beschreibung eines Knotens die Zeichenkette _exclude_, dann wird dieser Knoten in der WSDL-Erzeugung übersprungen.
Eindeutige Root-Elementnamen verwenden
Bei der Erzeugung der WSDL-Datei auf Basis der Zielstruktur wird davon ausgegangen, dass die XML-Root-Elemente in der erzeugten Request- und Response-Struktur eindeutig sind. Die XML-Namen werden in der Quellstruktur aus den Satzartkennungen der Knoten/Felder und in der Zielstruktur aus den Namen der Knoten und Felder, bzw. den in der Feldbeschreibung definierten Knotennamen generiert. Deshalb sollten die Root-Knoten von Quell- und Zielstruktur nicht gleich sein. Falls gleiche Namen unvermeidbar sind, kann die dynamische WSDL-Erzeugung nicht verwendet werden. Dann kann nur die Bereitstellung der WSDL-Datei, wie im Abschnitt Statische WSDL-Erzeugung beschrieben, angewendet werden. Diese WSDL-Datei muss in der Regel manuell erzeugt bzw. nachbearbeitet werden.
Statische WSDL-Erzeugung
Alternativ zur dynamischen Erzeugung der WSDL-Datei kann man unter ./conf/wsdl/<URL-Adressen-Suffix>.wsdl die WSDL-Datei hinterlegen. Das Zeichen / muss dann im Dateinamen durch ein _ ersetzt werden. Die Datei wird unter diesem Pfadnamen gesucht und anstelle der dynamischen WSDL-Erzeugung verwendet, wenn die Datei gefunden wird, lesbar ist und nicht leer. In der Datei kann man den Bereich der Rückantwort, der bei WSDL-Anfragen mit eingebettet wird, entsprechend anpassen.
Request-Header
Request-Header können ausgelesen werden mit den System-Variablen MSG_CALL_HEADER_HTTP_<Name des Headers in Großbuchstaben>. Hinweis: Die System-Variable MSG_CALL_HEADER_HTTP_AUTHORIZATION (Header Authorization) wird per Default nicht gesetzt. Mit der System-Property hub.datawizard.http.copy.allHeader=true können Sie ein Setzen dieser Variable aber erzwingen.
Weitere System-Variablen: MSG_CALL_HEADER_HTTP_METHOD, MSG_CALL_HEADER_HTTP_PROTOCOL, MSG_CALL_HEADER_HTTP_REMOTE_HOST, MSG_CALL_HEADER_HTTP_URI, MSG_CALL_HTTP_AUTH_USER.
Webservice aufrufen
Wie man einen solchen Webservice aufruft, werden wir zeigen in den Abschnitten Mit Profil SOAP-Webservice aufrufen im Eingangsagenten, Mit Profil SOAP-Webservice aufrufen in Funktion und Mit Profil SOAP-Webservice aufrufen in Antwortweg.
